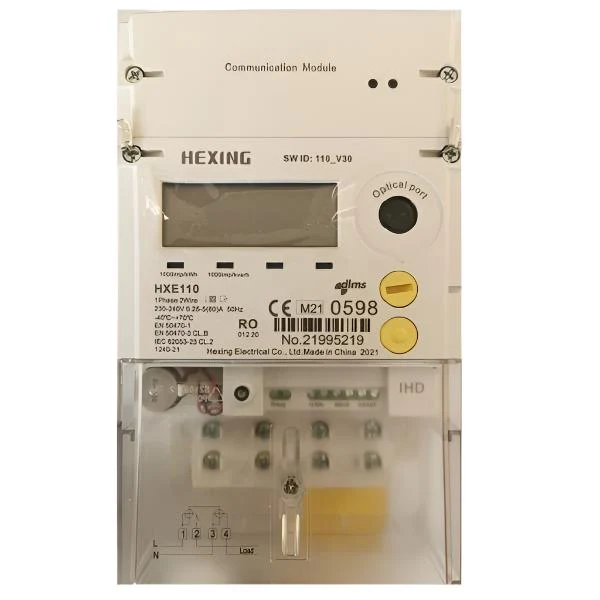

Contor de energie electrica, inteligent, monofazat, conectat direct, 100A, Hexing HXE110

HXE110 este un contor rezidențial monofazat inteligent conectat direct. Activați utilitățile pentru a monitoriza toți factorii esențiali ai rețelei de energie, cum ar fi tensiunea, curentul, factorul de putere și elementele de calitate a energiei. Designul modulului hot-plug permite utilităților să-l implementeze în diferite medii cu cerințe de comunicare diferite. Proprietățile extensibile I / O multiple sunt un factor important în contorul inteligent pentru a garanta viitoarea aplicație a rețelei inteligente.
Funcționalități principale:
Măsurare • Conexiune 1P2W/1P3W • Conexiune directa • Import, Export, Total și kWh net • Import & Export kvarh • kvarh cu patru cadrane • Total și per tarif
Evenimente și alarmă • Mai multe tipuri de evenimente • Până la 100 de înregistrări pentru tipul individual de eveniment • Alarme preprogramate pentru auto-verificare a contorului • Alarmele, manipularea și calitatea energiei declanșează jurnalul de evenimente • Indicator alarme (LED / LCD)
Valori instantanee • Puterea, tensiunea, curentul • Factor de putere, frecvență
LCD • Dimensiunea suprafeței de afișare 64,5 mm × 23 mm • Afișează dimensiunea digitală 8,4 mm × 5 mm • Iluminare de fundal (opțional) • Listă de afișare automată și manuală configurabilă • Mod test (opțional) • Coduri OBIS (conform IEC62056-64) • Citire fără putere (opțional)
Monitorizarea calității energiei • Subtensiune și supratensiune • Putere scazuta • Sens invers al energiei • Factor de putere scăzut, frecvență scăzută și înaltă
RTC (ceas în timp real) • Resursă de timp cu cristal de cuarț • Calendar gregorian • DST (ora de vară, opțional) • Baterie litiu (schimbabilă / interioară) sau / și super condensator
Anti-manipulare
• 6 poziții de etanșare (1 capac terminal, 2 capace principale, 2 capace de module și 1 buton sigilabil) • Detectarea îndepărtării capacului principal și terminal și al modulului • Curent inversat • Detectare puternică a câmpului magnetic (opțional) • Detecție by-pass (opțional) • Detectare inversare faze (opțional) • Index ineditabil
Date de facturare • 24 perioade lunare de facturare • 62 perioade zilnice de facturare • Resetare automată / Resetare manuală
Monitorizarea cererii (opțional) • Mod de blocare/glisare • Perioadă de integrare programabilă (1 ~ 60 minute) • Import & Export MD activ • Import și export MD reactiv • Import & Export MD aparent • Resetare (automată) MD cu oră pre-stabilită • Resetare (prin buton/comunicare) MD cu resetare manuală
Acces local • Software pentru PC • HHU • 3 nivele de acces la date • Gestionarea accesului la date pentru toate porturile • Protecția datelor metrologice
Incarcarea profilulului • Până la 512 k octeți de memorie nevolatilă • Stocare peste 100 de zile (8 canale, 15 minute) • Până la 60 de canale pe profil • Perioada de captare (0,1,5,15, 30, 60,… 1440 min) • Energie, putere, tensiune, curent, frecvență etc.
TOU (Tarif de utilizare, opțional) • Până la 4 tarife • Până la 8 tabele zilnice, Până la 8 diviziuni pe zi • Până la 8 tabele săptămânale • Până la 6 tabele sezoniere • Până la 50 de tabele de concedii și zile speciale
Comunicatii • Port optic: IEC62056-21E sau HDLC • Port RS485: IEC62056- 21E sau HDLC • Port P1 (opțional) • Modul hot-plug: GPRS, PLC, 3G, RF, 4G etc. • Până la 4 porturi de comunicații independente • Port HAN: M-bus (opțional) • Scheme de criptare a datelor pentru a asigura securitatea datelor în comunicare

Aplicare: Conectare directă
Acuratețe:
Activ – Clasa 1 (IEC) / Clasa B (EN)
Reactiv – Clasa 2 (IEC)
Tensiune:
Tensiune de referință – 1P2W: 220V, 230V, 240V
Operating voltage range – 70%-120%Un
Curent:
Basic current – 5A/10A
Maximum current – 60A,80A,100A
Starting current – ≤0.4%Ib(activ) ≤0.5%Ib(reactiv)
Frecvență: 50Hz sau 60Hz
Temperatură:
Operation range – -40℃～70℃
Limit range for storage and transport – -40℃～70℃
Umiditate: Până la 95% fără condens
Consum de putere:
Consum de putere în circuitul sub tensiune (activ) – ≤2W
Consum de putere în circuitul sub tensiune (aparent) – ≤10VA
Consum de putere în circuitul d
