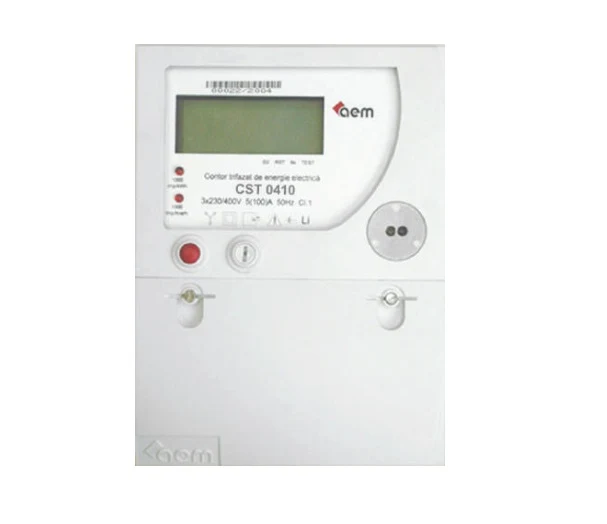

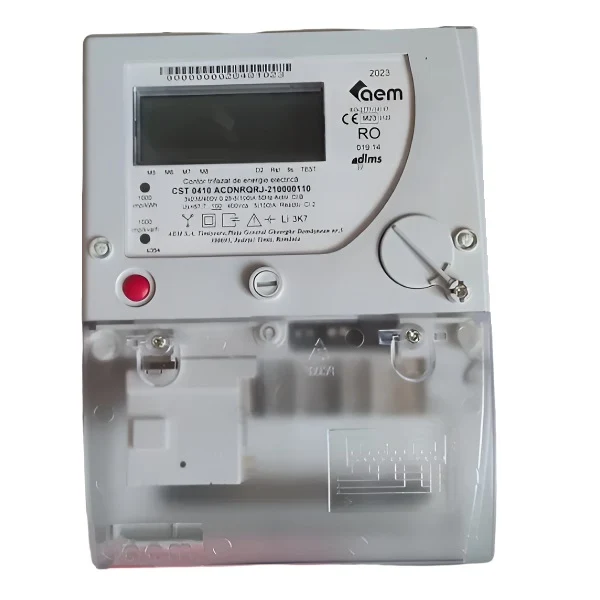

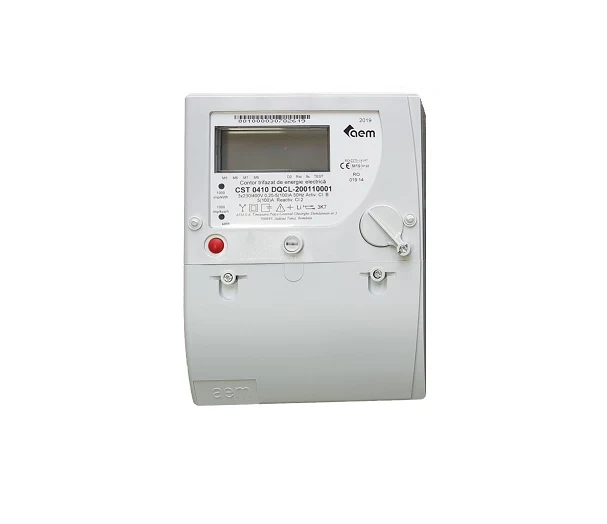

CST 0410 CONTOR DE ENERGIE ELECTRICĂ TRIFAZAT ELECTRONIC

Contoarele CST 0410 fac parte din categoria mijloacelor de măsurare de lucru și sunt destinate contorizării energiei electrice active și reactive pentru consumatorii casnici și agenții comerciali și industriali ce utilizează sisteme multitarifare pentru facturarea energiei electrice în rețelele trifazate de joasă, medie sau înaltă tensiune.

Contorul electronic trifazat contorizeaza energia astfel:
a). 3 registre de energie activă importată, exportată și activă unidirecțional (|W+|, |W-|, |W+|+|W-|);
b). 9 registre de energie reactivă în cadrane I, II, III, IV importată (I+II), exportată (III+IV), inductivă (I+III), capacitivă (II+IV), reactivă totală (I+II+III+IV);
c). 2 registre de energie aparentă importată și exportată.
Opt din tipurile de energii conform punctului a)÷c) (programabile) pot fi contorizate în 4 zone orare.
Pentru inregistrarea maximului puterii contorul dispune: • 8 regiștri pentru 8 maxime de putere • 8 regiștri cumulativi corespunzători celor 8 maxime de putere.
Fiecare din cele 8 maxime de putere poate fi programat a fi calculat pentru oricare din tipurile de energie menționate la punctele a), b), c). Intervalul de timp pentru calculul maximului de putere este programabil la 5, 10, 15, 20, 30, 60 min. Modul de calcul este de tip bloc sau alunecător.
Funcțiile de înregistrare a puterii maxime pot fi suspendate pentru un interval de timp după restabilirea alimentării contorului. Durata poate fi programată de la 0 la 60 de minute cu rezoluția de un minut. Pentru fiecare din cele 8 maxime de putere se poate programa o valoare de prag; dacă puterea calculată pentru înregistrarea maximului de putere este mai mare decât pragul, contorul detectează și înregistrează această depășire ca eveniment și eventual o semnalizează prin ieșire de contact de releu.
Contorul dispune de funcția de ceas-calendar cu recunoașterea anilor bisecți. Ceasul calendar al contorului permite schimbarea automată a orei de vară/iarnă cu regula „ultima duminică din martie/octombrie”, cu ora de schimbare și sensul programabile și cu posibilitatea de inhibare a acestei funcții.

Contorul permite tarifarea energiei în până la 4 zone orare. Până la 8 din tipurile de energie măsurate conform punctului a), b), c) pot fi configurate pentru tarifare în zone orare. În programul de tarifare pe zone orare se pot defini două secvențe de tarifare independente. Programul de contorizare pe zone orare este anual. Într-un an pot fi definite până la 12 sezoane. În cadrul fiecărui sezon se definește programul săptămânal alcătuit dintr-o succesiune de 7 tipuri de zile alese din cele 24 tipuri de zile ce pot fi definite. În fiecare tip de zi se pot defini până la 12 comutări pentru fiecare din cele 2 secvențe ale programului zilnic. Rezoluția de programare este de 30 minute. În cadrul programului de tarifare se mai pot defini 64 grupe zile de sărbătoare. Durata unui grup de zile de sărbătoare poate fi programat de la 1 la 4 zile. Fiecare grup de zile de sărbătoare poate fi definit cu sau fără repetare anuală. Programul de tarifare poate fi controlat prin echipamentul extern prin intrările IN 1 și IN 2.
Autocitirea contorului (pentru facturare) realizează: • memorarea indecșilor de energie (46 regiștrii); • memorarea maximelor de putere înregistrate; • memorarea maximelor de putere cumulative; • se aduc la „0” regiștrii de maxim de putere (resetul maximului de putere); • se memorează momentul de timp când s-a produs autocitirea.
Contorul memorează valorile autocitite de la ultimele 12 autocitiri.

Capacitatea de memorare pentru curba de sarcină (optionala) asigură pentru perioada de achiziție de 15 min. și un canal durata de 235 zile. Numărul de canale al curbei de sarcină este programabil de la 1 la 8. Perioada de achiziție a curbei de sarcină este programabilă între 1…60 min. În curba de sarcină se înregistrează energie cumulată și marcheri de timpla fiecare achiziție.
Lista de evenimente conține 500 evenimente. Tipuri de evenimente: 1). Căderea tensiunii de alimentare; 2). Revenirea tensiunii de alimentare; 3). Căderea tensiunii pe faza R; 4). Revenirea tensiunii pe faza R; 5). Căderea tensiunii pe faza S; 6). Revenirea tensiunii pe faza S; 7). Căderea tensiunii pe faza T; 8). Revenirea tensiunii pe faza T; 9). Depășire prag putere M1; 10). Revenire sub prag putere M1; 11). Depășire prag putere M2; 12). Revenire sub prag putere M2; 13). Depășire prag putere M3; 14). Revenire sub prag putere M3; 15). Depășire prag putere M4; 16). Revenire sub prag putere M4; 17). Depășire prag putere M5; 18). Revenire sub prag putere M5; 19). Depășire prag putere M6; 20). Revenire sub prag putere M6; 21). Depășire prag putere M7; 22). Revenire sub prag putere M7; 23). Depășire prag putere M8; 24). Revenire sub
