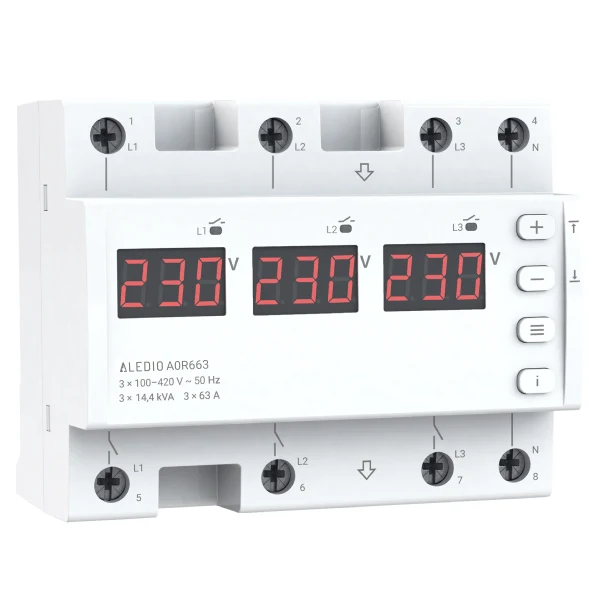

Releu de monitorizare tensiune, trifazat, 63A, 6 module, Aledio A0R663

Două moduri de funcționare
Releul de tensiune ALEDIO poate funcționa în 2 moduri: sarcină monofazată sau trifazată.
În modul monofazat, releul protejează împotriva supratensiunilor critice din rețea, iar în caz de accident pe una dintre faze, doar faza de urgență este deconectată. În acest mod, în loc de trei relee monofazate, puteți utiliza acest releu trifazat!
În modul de sarcină trifazată, releul protejează împotriva supratensiunilor critice din rețea, asimetriei, întreruperii fazelor (funcția poate fi dezactivată), controlează ordinea de alternare a fazelor (funcția poate fi dezactivată) și, în caz de accident pe una dintre faze, toate fazele vor fi dezactivate. În acest mod, releul de tensiune poate fi utilizat în locul unui releu trifazat cu contactor!
Soluție profitabilă și 6 module în tabloul de distribuție

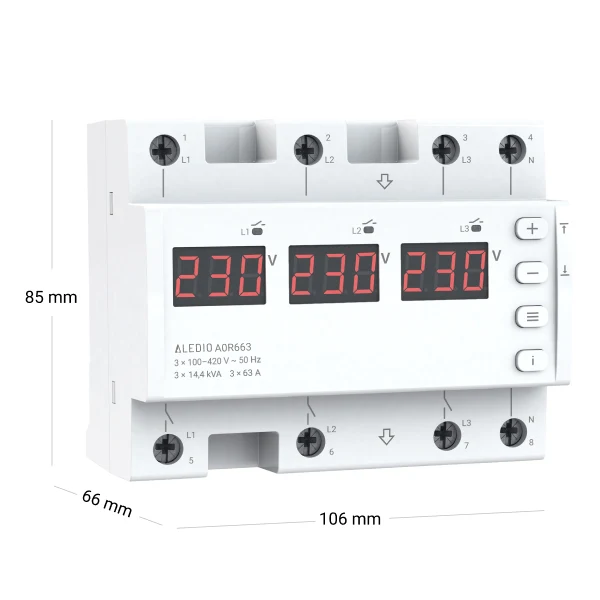

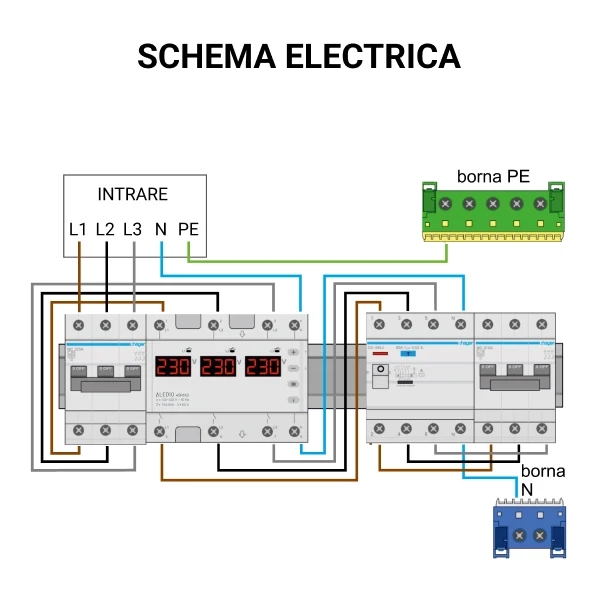

Din punct de vedere financiar, releul de monitorizare a tensiunii trifazat ALEDIO este mai profitabil decât trei relee de tensiune monofazate. În plus, este compact și ocupă 6 module standard în tabloul de distribuție. Este instalat în tabloul de distribuție pe o șină DIN standard cu lățimea de 35 mm. Dacă există o umiditate crescută în cameră sau există posibilitatea pătrunderii apei în dispozitiv, atunci placa trebuie să îndeplinească clasa de protecție IP55 (conform GOST 14254).
Precizia măsurării și model profesional de deconectare a sarcinii
Releul de monitorizare a tensiunii trifazat ALEDIO utilizează metoda de măsurare a tensiunii de rețea – True RMS. Aceasta reduce semnificativ efectul interferențelor de rețea asupra preciziei măsurării tensiunii atunci când modelul de tensiune este diferit de sinusoidal.
IMPORTANT! Dacă verificați valorile releului cu dispozitivul de măsurare, asigurați-vă că principiul de măsurare al dispozitivului dvs. este, de asemenea, True RMS. În caz contrar, valorile releului și ale dispozitivului dvs. de măsurare pot diferi. Dacă aveți încă mai multă încredere în dispozitivul dumneavoastră de măsurare, atunci valorile releului pot fi corectate prin ajustarea valorilor tensiunii pe afișajul releului ± 20 V.
Puteți utiliza modelul profesional de întârziere la oprire. Acesta vă permite să nu deconectați echipamentul la o dimensiune și o durată sigure ale abaterilor de tensiune.
Siguranță și confort în utilizare
– Releele de tensiune trifazate ALEDIO sunt echipate cu protecție la supraîncălzire. Aceasta se activează dacă temperatura din interiorul carcasei depășește 70 °C.
– Puteți vizualiza temperatura din interiorul carcasei în orice moment pentru a monitoriza starea releului.

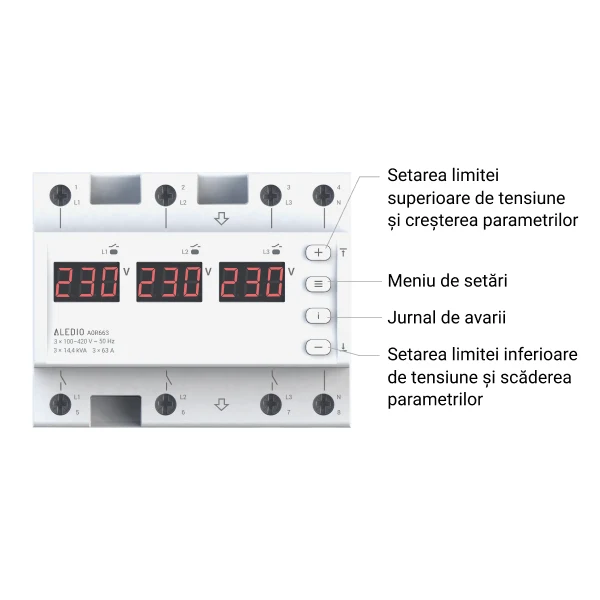

– Puteți bloca butoanele de control ale releului, astfel încât nimeni să nu modifice accidental parametrii de funcționare a acestuia.
– Puteți dezactiva afișajele releului în modul standby pentru a utiliza confortabil releele în sufragerie. În cazul unui accident pe oricare dintre faze, afișajul va clipi.
Siguranță suplimentară a echipamentelor protejate
Releul de monitorizare a tensiunii trifazat ALEDIO implementează funcții noi, a căror utilizare va preveni suplimentar defectarea echipamentului protejat prin reducerea numărului de acționări repetate ale releului:
– număr maxim reglabil de acționări de protecție la rând;
– histerezis de tensiune reglabil.
Jurnal de alarme
Jurnalul poate stoca ultimele 99 de acționări de urgență în memoria nevolatilă (de exemplu, tensiunea atunci când un releu este oprit sau protecția termică este declanșată). Pentru a evalua starea și calitatea rețelei electrice, puteți reseta manual jurnalul. Astfel, puteți analiza natura și frecvența accidentelor pe o anumită perioadă de timp. Jurnalul este, de asemenea, resetat atunci când se schimbă modul de funcționare al releului (sarcină monofazată și trifazată).
